壁挂系统

◆产品概述

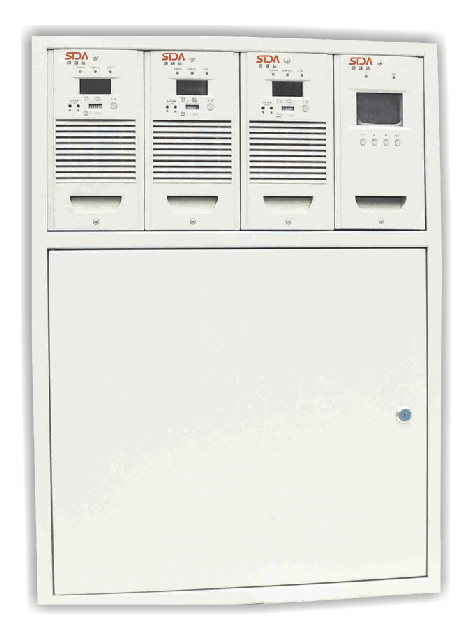

STD壁挂直流电源系统是我公司专为小容量直流电源系统而设计，适用于小型开关站、小型用户变电站及小型变电站，高层楼宇高压配电系统操作。

系统采用一体化设计思路，由模块、监控硅链、壁挂电源箱体构成。壁挂电源系统集成AC/DC模块，监控、硅链、交直流配电于一体，只需外接电池组即可构成完整的直流操作电源系统。壁挂电源直流系统具有体积小、结构简单美观、安装方便、组配系统灵活等特点。充电模块采用深通达公司电源模块，具有体积小、重量轻、效率高、高可靠等优点。配有通讯接口，易于与自动化系统对接。系统配有自动降压硅链部分，监控部分采用LCD汉字菜单显示，系统能够监控所有参数、自动完成电池管理功能，具有RS232/RS485通讯接口，可实现与自动化系统对接，并提供CDT、MODBUS两种通讯规约供用户选择。

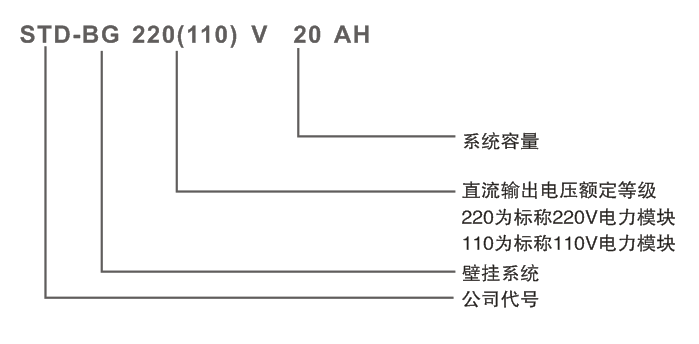

◆型号定义说明

◆使用环境

★相对湿度：≤90%

★海拔：≤2000m

★地震烈度：＜8度，安装垂直倾斜度＜5；

★环境温度：-10℃~+50℃，最大日温差≤35℃；

★运行地点无导电尘埃，没有腐蚀金属和破坏绝缘的气体和蒸汽；

◆功能特点

★适合构成38AH/220V以下的系统。或65AH/110V以下系统；

最多可安装3-5个自然冷却数字智能模块。

★降压单元具有自动硅链降压功能，采用CPU智能控制，最大电流2.0A，冲击电流30A/0.5S，可设定硅链输出电压(110V系统最大电流3.0A)；

★监控器采用LCD显示，汉字菜单，按键操作，可实现系统参数设置、系统工作参数显示、系统故障指示和系统校准；

★监控器具有电池自动管理功能，控器监测电池电压、控母电压、控母电流、电池充放电电流及模块状态；

★监控器可以挂接电池巡检单元(DCXJ-02)，完成对18节电池的电压检测。

★提供RS232/RS485通讯接口，有CDT、MODBUS两种通讯规约选择，实现与电站自动化系统连接。
